虚拟机部署实战

俗话说，实践是检验真理的唯一标准，不妨让我们尝试用kubeVirt部署一台属于自己的虚拟机吧~

准备环境¶

首先，我们需要安装libvirt和qemu，

yum install -y qemu-kvm libvirt virt-install bridge-utils

查看节点是否支持 kvm 虚拟机化

$ virt-host-validate qemu
  QEMU: 正在检查 for hardware virtualization                           : PASS
  QEMU: 正在检查 if device /dev/kvm exists                             : PASS
  QEMU: 正在检查 if device /dev/kvm is accessible                      : PASS
  QEMU: 正在检查 if device /dev/vhost-net exists                       : PASS
  QEMU: 正在检查 if device /dev/net/tun exists                         : PASS
  QEMU: 正在检查 for cgroup 'memory' controller support                : PASS
  QEMU: 正在检查 for cgroup 'memory' controller mount-point            : PASS
  QEMU: 正在检查 for cgroup 'cpu' controller support                   : PASS
  QEMU: 正在检查 for cgroup 'cpu' controller mount-point               : PASS
  QEMU: 正在检查 for cgroup 'cpuacct' controller support               : PASS
  QEMU: 正在检查 for cgroup 'cpuacct' controller mount-point           : PASS
  QEMU: 正在检查 for cgroup 'cpuset' controller support                : PASS
  QEMU: 正在检查 for cgroup 'cpuset' controller mount-point            : PASS
  QEMU: 正在检查 for cgroup 'devices' controller support               : PASS
  QEMU: 正在检查 for cgroup 'devices' controller mount-point           : PASS
  QEMU: 正在检查 for cgroup 'blkio' controller support                 : PASS
  QEMU: 正在检查 for cgroup 'blkio' controller mount-point             : PASS
  QEMU: 正在检查 for device assignment IOMMU support                   : WARN (No ACPI DMAR table found, IOMMU either disabled in BIOS or not supported by this hardware platform)

如果不支持，则让 Kubevirt 使用软件虚拟化：

kubectl create namespace kubevirt
kubectl create configmap -n kubevirt kubevirt-config --from-literal debug.useEmulation=true

开始部署最新版本的kubeVirt，

export VERSION=$(curl -s https://api.github.com/repos/kubevirt/kubevirt/releases | grep tag_name | grep -v -- '-rc' | head -1 | awk -F': ' '{print $2}' | sed 's/,//' | xargs)
kubectl apply -f https://github.com/kubevirt/kubevirt/releases/download/${VERSION}/kubevirt-operator.yaml
kubectl apply -f https://github.com/kubevirt/kubevirt/releases/download/${VERSION}/kubevirt-cr.yaml

查看命令执行结果

$ kubectl get pods -n kubevirt
NAME                               READY   STATUS    RESTARTS      AGE
virt-api-59d4c5cb49-6b2r2          1/1     Running   1 (82m ago)   82m
virt-api-59d4c5cb49-d9w4z          1/1     Running   1 (82m ago)   82m
virt-controller-8684f9db98-d6w6p   1/1     Running   0             82m
virt-controller-8684f9db98-hrkjg   1/1     Running   0             82m
virt-handler-2hfxz                 1/1     Running   0             82m
virt-handler-4vk84                 1/1     Running   0             82m
virt-handler-qg4qt                 1/1     Running   0             82m
virt-handler-qnzsh                 1/1     Running   0             82m
virt-operator-5fcd4ff76f-47n27     1/1     Running   0             84m
virt-operator-5fcd4ff76f-kq4h8     1/1     Running   0             84m

接着我们部署CDI，CDI (Containerized Data Importer) 可以使用 PVC 作为 KubeVirt VM 磁盘，建议同时安装：

export VERSION=$(curl -s https://github.com/kubevirt/containerized-data-importer/releases | grep -o "v[0-9]\.[0-9]*\.[0-9]*" | head -1)
kubectl create -f https://github.com/kubevirt/containerized-data-importer/releases/download/$VERSION/cdi-operator.yaml
kubectl create -f https://github.com/kubevirt/containerized-data-importer/releases/download/$VERSION/cdi-cr.yaml

安装virtctl工具，virtctl 工具可以直接用来操作虚拟机，执行以下命令下载，

export VERSION=$(curl -s https://api.github.com/repos/kubevirt/kubevirt/releases | grep tag_name | grep -v -- '-rc' | head -1 | awk -F': ' '{print $2}' | sed 's/,//' | xargs)
curl -L -o /usr/local/bin/virtctl https://github.com/kubevirt/kubevirt/releases/download/$VERSION/virtctl-$VERSION-linux-amd64
chmod +x /usr/local/bin/virtctl

部署虚拟机CentOS7¶

准备系统镜像¶

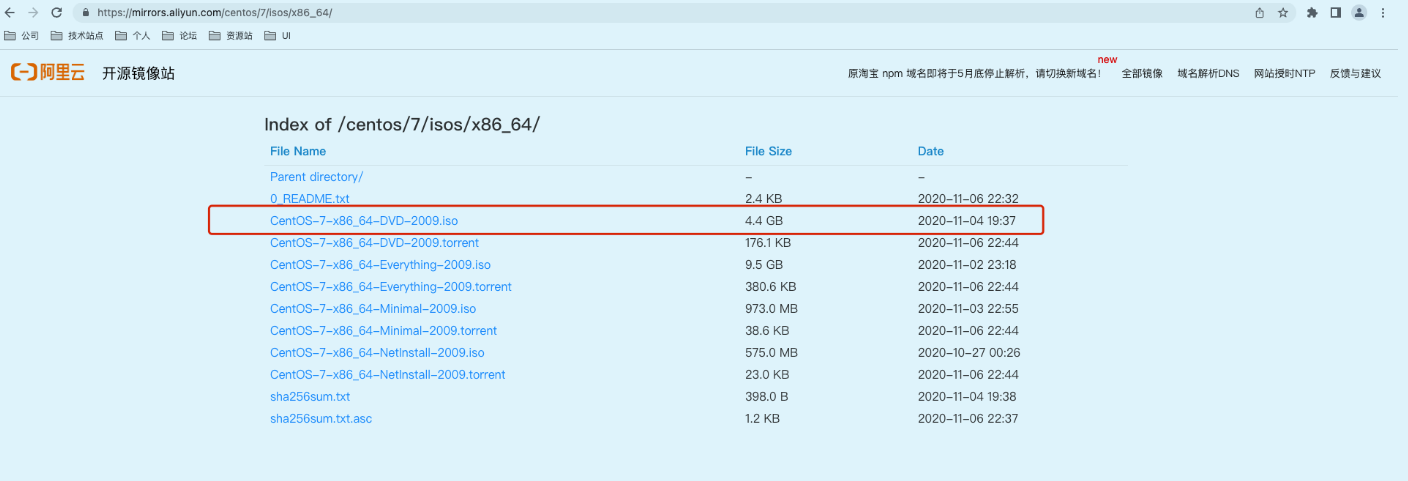

下载 CentOS7 镜像，选择阿里云镜像站 https://mirrors.aliyun.com/centos/7/isos/x86_64/

上传镜像文件¶

KubeVirt 可以使用 PVC 作为后端磁盘，使用 filesystem 类型的 PVC 时，默认使用的时 /disk.img 这个镜像，用户可以将镜像上传到 PVC，在创建 VMI 时使用此 PVC。使用这种方式需要注意下面几点：

一个 PVC 只允许存在一个镜像，只允许一个 VMI 使用，要创建多个 VMI，需要上传多次
/disk.img 的格式必须是 RAW 格式

CDI 提供了使用使用 PVC 作为虚拟机磁盘的方案，在虚拟机启动前通过下面方式填充 PVC：

通过 URL 导入虚拟机镜像到 PVC，URL 可以是 http 链接，s3 链接
Clone 一个已经存在的 PVC
通过 container registry 导入虚拟机磁盘到 PVC，需要结合 ContainerDisk 使用
通过客户端上传本地镜像到 PVC

通过命令行 virtctl，结合 CDI 项目，可以上传本地镜像到 PVC 上，支持的镜像格式有：

.img
.qcow2
.iso
压缩为 .tar，.gz，.xz 格式的上述镜像

上传镜像文件

$  export CDI_PROXY=`kubectl -n cdi get svc -l cdi.kubevirt.io=cdi-uploadproxy -o go-template --template='{{ (index .items 0).spec.clusterIP }}'`
$ virtctl image-upload --image-path='/root/iso/CentOS-7-x86_64-DVD-2009.iso' --pvc-name=iso-centos7  --pvc-size=5G --uploadproxy-url=https://$CDI_PROXY  --insecure  --wait-secs=240
PVC default/iso-centos7 not found
PersistentVolumeClaim default/iso-centos7 created
Waiting for PVC iso-centos7 upload pod to be ready...
Pod now ready
Uploading data to https://10.98.254.51

 4.39 GiB / 4.39 GiB [=============================================================================================================================================================] 100.00% 3m43s

Uploading data completed successfully, waiting for processing to complete, you can hit ctrl-c without interrupting the progress
Processing completed successfully
Uploading /root/iso/CentOS-7-x86_64-DVD-2009.iso completed successfully

参数说明：

–image-path : 操作系统镜像路径。
–pvc-name : 指定存储操作系统镜像的 PVC，这个 PVC 不需要提前准备好，镜像上传过程中会自动创建。
–pvc-size : PVC 大小，根据操作系统镜像大小来设定，一般略大一个 G 就行。
–uploadproxy-url : cdi-uploadproxy 的 Service IP，可以通过命令 kubectl -n cdi get svc -l cdi.kubevirt.io=cdi-uploadproxy 来查看。

启动HostDisk特性门控¶

kubeVirt支持HostDisk

$ kubectl edit kubevirt kubevirt -n kubevirt
    ...
    spec:
      configuration:
        developerConfiguration:
          featureGates:
            - DataVolumes
            - LiveMigration
            - HostDisk
    ...

编排CentOS7虚拟机模板文件¶

kubevirt-centos7.yaml

apiVersion: kubevirt.io/v1beta1
kind: VirtualMachine
metadata:
  name: centos7
spec:
  running: false
  template:
    metadata:
      labels:
        kubevirt.io/domain: centos7
    spec:
      domain:
        cpu:
          cores: 1
        devices:
          disks:
          - bootOrder: 1
            cdrom:
              bus: sata
            name: cdromiso
          - disk:
              bus: virtio
            name: harddrive
          - cdrom:
              bus: sata
            name: virtiocontainerdisk
          interfaces:
          - masquerade: {}
            model: e1000
            name: default
        machine:
          type: q35
        resources:
          requests:
            memory: 2G
      networks:
      - name: default
        pod: {}
      volumes:
      - name: cdromiso
        persistentVolumeClaim:
          claimName: iso-centos7
      - name: harddrive
        hostDisk:
          capacity: 30Gi
          path: /data/disk.img
          type: DiskOrCreate
      - containerDisk:
          image: kubevirt/virtio-container-disk
        name: virtiocontainerdisk

这里用到了 3 个 Volume：

cdromiso : 提供操作系统安装镜像，即上文上传镜像后生成的 PVC iso-centos7。
harddrive : 虚拟机使用的磁盘，即操作系统就会安装在该磁盘上。这里选择 hostDisk 直接挂载到宿主机以提升性能，如果使用分布式存储则体验非常不好。
containerDisk : 由于 Windows 默认无法识别 raw 格式的磁盘，所以需要安装 virtio 驱动。 containerDisk 可以将打包好 virtio 驱动的容器镜像挂载到虚拟机中。

关于网络部分，spec.template.spec.networks 定义了一个网络叫 default，这里表示使用 Kubernetes 默认的 CNI。spec.template.spec.domain.devices.interfaces 选择定义的网络 default，并开启 masquerade，以使用网络地址转换 (NAT) 来通过 Linux 网桥将虚拟机连接至 Pod 网络后端。

编排模板文件，

kubectl apply -f kubevirt-centos7.yaml

启动虚拟机和vnc代理¶

启动虚拟机，

1	`virtctl start centos7`

启动vnc代理，

$ virtctl vnc centos7 --proxy-only --address=0.0.0.0
{"port":42743}
{"component":"","level":"info","msg":"connection timeout: 1m0s","pos":"vnc.go:153","timestamp":"2022-06-07T10:06:11.066704Z"}
{"component":"","level":"info","msg":"VNC Client connected in 7.866330333s","pos":"vnc.go:166","timestamp":"2022-06-07T10:06:18.933070Z"}

执行完上面的命令后，就会打开本地的 VNC 客户端连接到虚拟机，

直接下一步直到完成即可。安装完成重启后虚拟机依旧会从 cdrom 启动，修改 vm，

virtctl stop centos7
kubectl edit virtualmachine.kubevirt.io/centos7

设硬盘为第一启动项，

...
        devices:
          disks:
          - bootOrder: 2
            cdrom:
              bus: sata
            name: cdromiso
          - bootOrder: 1
            disk:
              bus: virtio
            name: harddrive
...

修改完成，重启虚拟机

1	`virtctl start centos7`

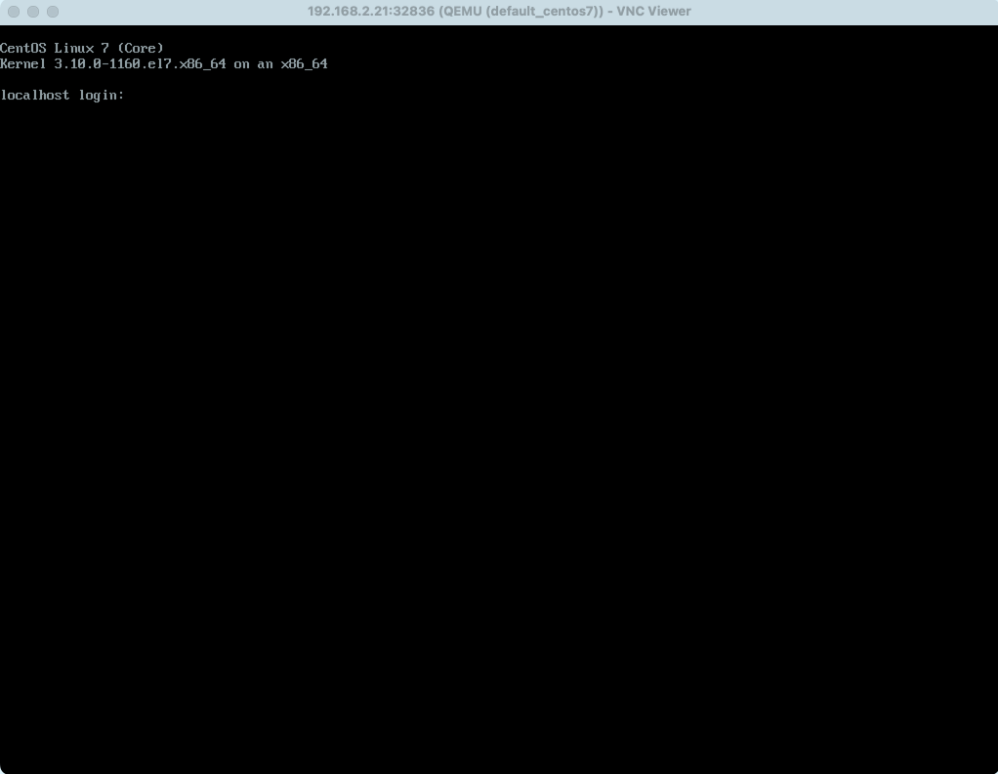

centOS7 虚拟机启动正常。
